BetaFPV 85X 4K Tiny Whoop
Da YKS seinen 4K-Film mit einer atemberaubenden Videografie geteilt hat, sind die Leute von 4K whoop fasziniert. So hier sind wir. Ein echter 4S 4K Beta85X Whoop !!! Durch die Aufrüstung des F4 V2 FC mit BLHeli_32 16A ESC unter Verwendung von N-Kanal-MosFETs werden Struktur und Leistung stabiler und es wird definitiv 4S-Leistung unterstützt. Montage mit der Tarsier 4K-Kamera, eine großartige Wahl für Kreuzfahrten, damit Sie in diesem Kino jede Menge Spaß haben.
Im Shop unter https://fpvcopter.de/tiny-whoop/rtf-tiny-cinema/

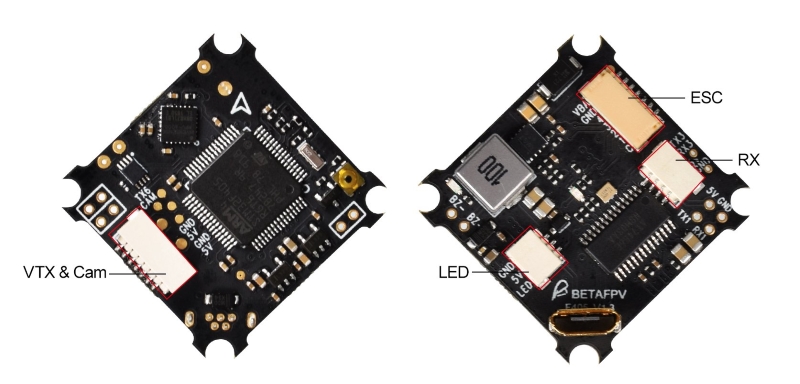

Die F4 V2 FC-Karte verfügt über zusätzliche 4 steckbare Anschlüsse für ESC-, VTX-, RX- und LED-Karten, die eine bequeme Installation ermöglichen und die versetzte PIN-Montage verringern.
Hochleistungs-FC-Boards mit STM32F405-Prozessor und optimiertem Betaflight OMNIBUSF4SD (OBSD). Schnellere Eingangssignale mit geringerer Latenz und höherer Aktualisierungsrate sind erreichbar.
Verwendung von einzelnen N-Kanal-MosFETs auf der ESC-Platine mit geringerem Innenwiderstand. Es handelt sich um zwei MosFETs auf der originalen BLHeli_32 ESC-Karte.
Löten mit 25V / 220uf Elektrolytkondensator zum Schutz der ESC-Platine, um die Fehlerrate zu verringern, die durch die momentane Hochspannung verursacht wird.
Wird mit der Caddx Tarsier 4K-Kamera mit ND8-Filter installiert, die die APP-Einstellung und die umschaltbare Auflösungseinstellung von 4K, 2,7k, 1440P, 1080P unterstützt.
Verbesserter 1105 Motor von 6000KV auf 5000KV, mit einem geringen Gewicht, aber garantiert extremer Leistung und Geschwindigkeit. Der Motor wird mit Kabelsteckern geliefert.
Der robuste und leicht genug Rahmen ist für den Beta85X angepasst. Um die Stabilität zu erhöhen, fügen wir speziell eine zusätzliche Versteifungsstrebe aus Kohlefaser hinzu. Ganze Drohne kein Löten oder Basteln nötig.
450mAh 4S Hochleistungsbatterie wird standardmäßig empfohlen. Der Pilot kann aber auch eigene Batterien mit Batteriehalter verwenden. Optional und erschwinglich.
Für bürstenlose 85-mm-Whoop-Drohnen stehen 3 Versionen zur Auswahl - Beta85X FPV, Beta85X HD und Beta85X 4K.
BETA85X TECHNISCHE DATEN
Gewicht: 88,6 g (ohne Batterie)
F405 V2 Flight Controller und 16A BLHeli_32 ESC
Motoren: 1105 5000KV mit Stecker
Requisiten: 2 "4-Klingen-Requisiten
Kamera: CADDX Tarsier 4K
Baldachin: Baldachin für Tarsier 4K-Kamera
Empfängeroption: Frsky XM + / DSMX / Futaba S-FHSS / Flysky / TBS Crossfire / PNP
Empfehlen batterie: 4 S 450 mAh Batterie (nicht einschließlich)
5.8G FPV Antenne
Flugzeit: 4min - 6min mit 450mAh 4S Batterie
FC-SPEZIFIKATIONEN
Weitere Details zu diesem F405 V2 FC finden Sie auf einer anderen Seite.
CPU: STM32F405 (Übertakten auf 240 MHz)
Sechs-Achsen: MPU6000
Größe: 26 mm x 26 mm, Whoop Montagemuster
Firmware-Version: Betaflight OMNIBUSF4SD (OBSD)
OSD: Eingebautes BetaFlight-OSD (STM32 steuert den OSD-Chip über SPI im DMA-Modus)
ESC-SPEZIFIKATIONEN
Weitere Details zu dieser BLHeli 32 ESC-Karte finden Sie auf einer anderen Seite.
Unterstütze BLHELI_32
Unterstützt PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600, Dshot1200
Eingangsspannung: 3-4S Lipo
Gleichstrom: 16A
Spitzenstrom: 19A
Firmware-Ziel: BETAFPV-16A-32bit
MCU: STM32F051K66
Kamera-SPEZIFIKATIONEN
Weitere Details zu dieser Caddx Tarsier 4K-Kamera finden Sie auf einer anderen Seite.
Gewicht: 19,5 g
FOV: 4KF 2,8, FOV 150 ° (16/9), FPV FOV 165 ° (4/3)
Objektiv: Doppellinse 2,8 / 12 Mega
Bildsensor: 12M SONY-Sensor
TV-System: NTSC / PAL, kann geändert werden
Anti-Shake: Hardware-Anti-Shake
Szenenmodus: Auto / Personage / Scenery / Defog
Aufzeichnungs-Timing-Alarm: AUS / 1 Minute / 3 Minuten / 5 Minuten / 10 Minuten
Horizontale Auflösung: 1200TVL
Bild: 16: 9/4: 3 (veränderbar)
Kamera-OSD: Separates OSD
Der Neigungswinkel der Kamera kann mit dem ND8-Filter von 20 Grad auf 30 Grad umgeschaltet werden.
WAS HABEN SIE GEMACHT, UM 4S ZU UNTERSTÜTZEN?
Diese Beta85X wurde in Einzelteilen wie FC, ESC, Motor aufgerüstet, die 4S-Leistung bei gleichbleibender Leistung unterstützen und Sie in eine glorreiche FPV-Welt entführen.
F4 FC & BLHeli_32 ESC
Unterstützt 4S Power. Geschrieben für ESCs, die eine 32-Bit-MCU verwenden. Mit zunehmender Rechenleistung wären in BLHeli_32, wie z. B. Dshot1200, schnellere Eingangssignale mit geringerer Latenz und höherer Aktualisierungsrate möglich!
Bei Verwendung einzelner N-Kanal-MosFETs auf der ESC-Platine ist der Innenwiderstand geringer. Es handelt sich um zwei MosFETs auf der originalen BLHeli_32 ESC-Karte.
Stromsensor enthalten.
ESC wird mit Schrauben am Rahmen befestigt und mit FC-Platinen über Kabel verbunden.
Letzte Version: Die Leistung des ESC ist begrenzt und konnte 4S Power auf 85X für eine lange Zeit nicht aushalten. Außerdem ist der ESC über Header-Pins mit der FC-Karte verbunden. Beim Einstecken des Akkus löst sich der Regler mit der FC-Platine und verursacht einen Stromausfall.
Leistungskondensator
Löten mit 25V / 220uf Elektrolytkondensator zur Reduzierung der Fehlerrate, die durch die momentane Hochspannung verursacht wird.
Letzte Version: Nicht im Lieferumfang enthalten ist ein Leistungskondensator, der die Gefahr birgt, dass die ESC durch Impulsspannung beim Einstecken der Batterie dauerhaft beschädigt wird.
1105 5000KV Motor
Verringern Sie die 5000KV für den neuen Beta85X 4S, der eine 4S-Leistung unterstützen könnte, die nicht zu Überhitzung oder Verbrennungen führen kann (möglicherweise der ESC). Ändern Sie auch die Motorkabel von 30AWG auf 28AWG.
Letzte Version: 1105 6000KV Motoren mit 30AWG Kabeln. Im 4S-Betriebszustand ist der Motor überhitzt und beschädigt. Dies kann zu Verbrennungen am Regler führen.
Die Versteifungsstrebe aus Kohlefaser kann den Beta85X-Rahmen verstärken, um Instabilität zu vermeiden, die durch zu starke Leistung beim Fliegen des Beta85x verursacht wird.
Letzte Version: Keine Versteifungsstrebe enthalten, was zu starken Vibrationen bei 4S-Leistung führen würde.
Caddx Tarsier 4K Kamera
Die Tarsier-Kamera ist die erste DVR-Karte, die 4K @ 30fps unterstützt. Hier ist das grundlegende Handbuch, mit dem Sie aufzeichnen können, wann Sie diese Beta85X 4K-Drohne erhalten.
